消色差波片

消色差波片是由石英晶体和MgF2晶体构成,通过两种材料的折射率匹配,使波片能够在很大的波段范围内达到所需的相位延迟,比如λ/4后λ/2。该波片在整个工作波长范围内可以获得近似平坦的光谱响应,最大响度降低了波长对相位延迟的影响。消色差波片常用于光谱系统或者飞秒激光系统中。

特性:

•光谱平坦延迟
•工作波长范围从紫外到超近红外波长
•增透膜适用于:260-410 nm,400-700 nm,690-1200 nm或900- 2000 nm
•根据需要可提供定制设计

加工指标:

标准规格
消色差波片
使用波段
200-2000nm
光洁度
20/10
延迟精度
λ/100
平行度
< 1 arc sec
波前畸变
<λ/10@633nm
损伤阈值
>500MW/cm2@1064nm, 20ns, 20Hz(空气隙)
镀膜
AR Coating
支架
阳极氧化铝支架

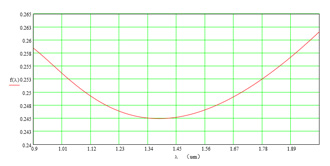

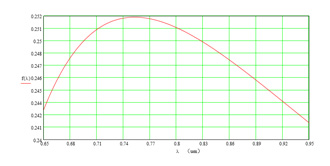

延迟曲线:

消色差波片标准品:

1/4波片型号
1/2波片型号
直径(mm)
标准支架直径(mm)
WPB410
WPB210
10.0
25.4
WPB412
WPB212
12.7
25.4
WPB415
WPB215
15.0
25.4
WPB420
WPB220
20.0
25.4
WPB425
WPB225
25.4
30.0
