可以提供单波长或宽带的高功率偏振分光棱镜,这些PBS由玻璃材料制成,通过介质分束膜来达到偏振的效果,中间采用光胶结构,能够承受高功率 非偏振光透过PBS后,沿传播方向出射的为纯净的P偏振,侧面反射的是S偏振,..

产品说明

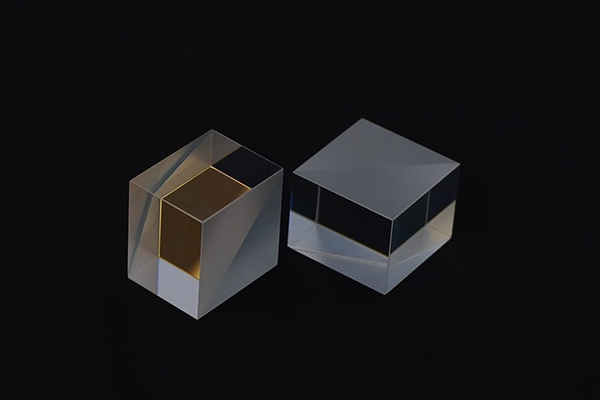

高功率偏振分光棱镜

可以提供单波长或宽带的高功率偏振分光棱镜,这些PBS由玻璃材料制成,通过介质分束膜来达到偏振的效果,中间采用光胶结构,能够承受高功率

非偏振光透过PBS后,沿传播方向出射的为纯净的P偏振,侧面反射的是S偏振,透过的P偏振有较好的消光比,其消光比根据镀膜的不同,可以从500:1到10000:1。
备注:可以根据客户的要求定制特定的波段和消光比。


特性


•垂直入射,便于调整光路
•具有较好的偏振度
•高损伤阈值:>15J/cm2@1064ns, 20ns, 20Hz
•使用波段可以是单波长或者是宽带
•结构紧凑


加工指标

标准规格
单波长PBS
宽带PBS
使用波段
355,532,633,808,880,1064
450-650nm, 650-950nm
900-1200nm
消光比
>1000:1, >10000:1
>1000:1, >10000:1
光洁度
40/20 ,20/10
光束偏折
< 3 arc minutes
波前畸变
<λ/4@633nm
透过率
Tp>95%, Ts<0.1%
镀膜
斜面镀偏振分光膜,端面镀增透膜
损伤阈值
>15J/cm2@1064nm, 20ns, 20Hz
支架
标准品无支架,可以选装方形或圆形之家


单波长高功率PBS标准品

型号
使用波长
消光比
材料
尺寸(mm)
HPBS1010
355,532,633,808,880,1064nm
>1000:1
>10000:1
K9
JGS1
10.0*10.0*10.0
HPBS1012
12.7*12.7*12.7
HPBS1015
15.0*15.0*15.0
HPBS1020
20.0*20.0*20.0
HPBS1025
25.4*25.4*25.4


宽带高功率PBS标准品


型号
使用波长
消光比
材料
尺寸(mm)
HPBS2010
450-650nm,
650-950nm
900-1200nm,
>1000:1
>10000:1
ZF材料
10.0*10.0*10.0
HPBS2012
12.7*12.7*12.7
HPBS2015
15.0*15.0*15.0
HPBS2020
20.0*20.0*20.0
HPBS2025
25.4*25.4*25.4
